Umpolschalter Herzstück Spur II (64mm) für Dreischienenweiche, Spur 2

Umpolschalter für das Herzstück Spur II (64mm) der Dreischienenweichen bei Abgang von zwei oder drei Gleisen.

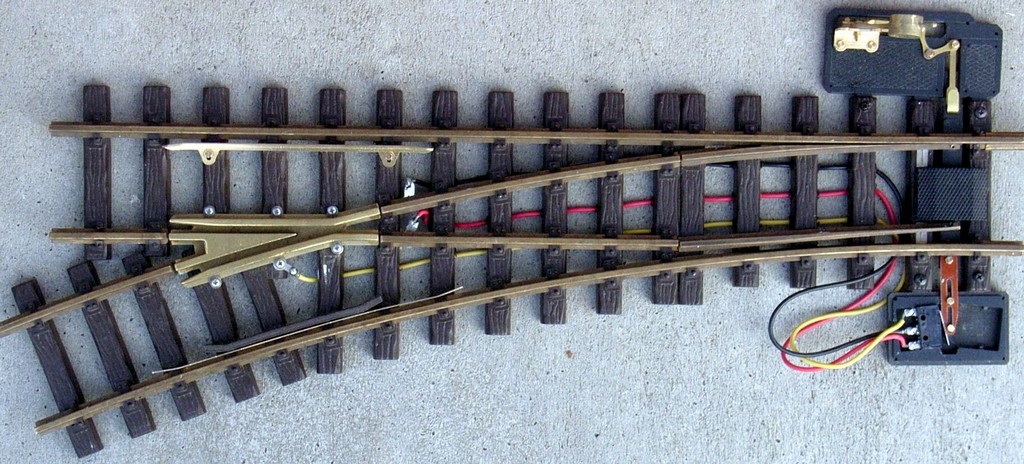

Der Umpolschalter wird zu jeder Weiche gebraucht, da das Herzstück mit Strom versorgt werden muss. Ansonsten würde die Lok dort stehen bleiben. Umgepolt werden muss, damit es keinen Kurzschluß je nach Weichenstellung gibt. Er ist einfach an die gegenüberliegende Seite des Weichenantriebs zu montieren. Auch für Signal- oder Gleisschaltungen geeignet. Der Schalter ist belastbar bis 125 V / 5 A. Der Weichenantrieb wird nicht unbedingt benötigt. Es reicht, wenn die Weichenzunge verstellt wird.

Der Schalter besteht aus folgenden Teilen:
2-teiliges Gehäuse
Schalthebel
1 Umschalter 125 V/5A
5 Schrauben M2x8mm
2 Schrauben M2x4mm
2 Muttern M2
2 Blechschrauben 2,2x6,5mm

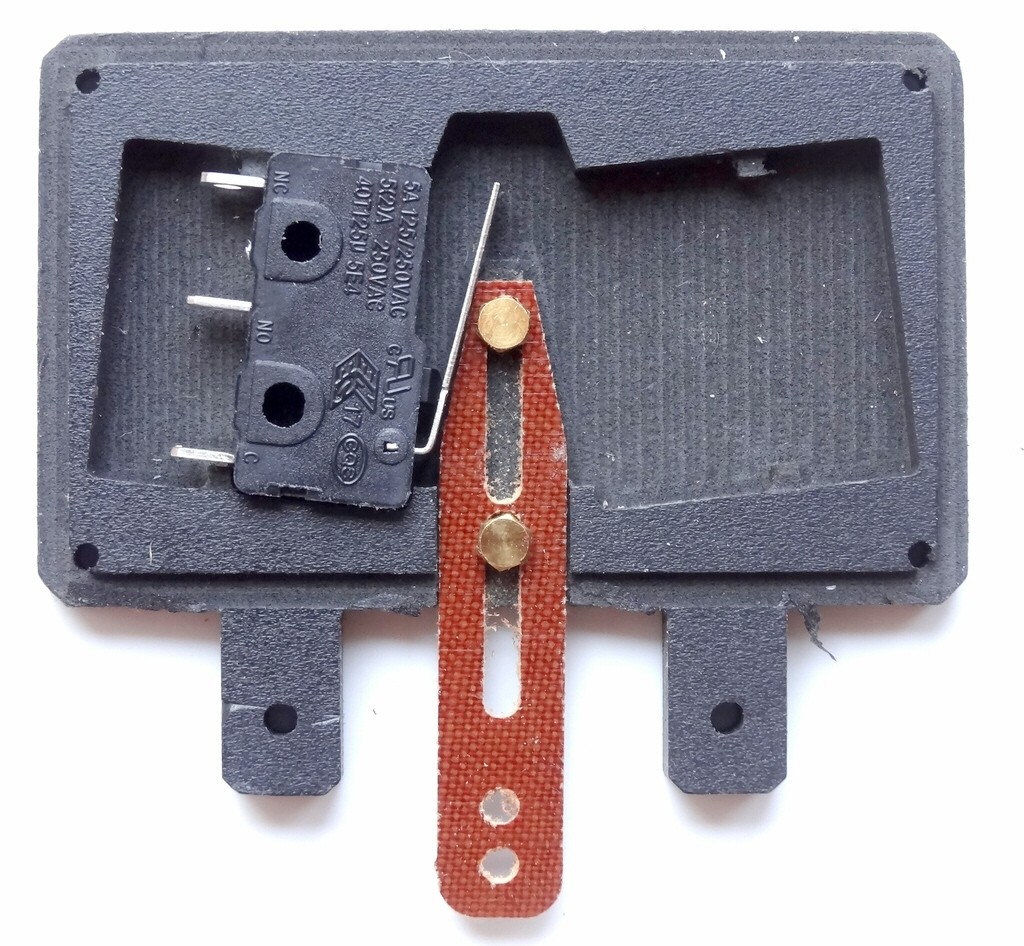

Befestigen Sie zuerst den Schalthebel mit den beiden Schrauben M2x4mm in der Mitte des
Untergehäuses. Die Schrauben kommen in die bei den Langlöcher. Achten Sie darauf, dass der Hebel
sich noch leicht verschieben lässt. Nun drücken Sie den Schalter, wie auf dem Bild zu sehen ist, in das
Gehäuse. Um die anzuschließenden Kabel nach außen zu führen, schneiden Sie mit einem Cutter an
geeigneter Stelle eine kleine Kerbe ein und verlöten diese an den drei Lötzungen. Die untere Lötzunge
ist der Anschluss für das Herzstück, die beiden oberen Kontakte werden an die beiden Aussengleise

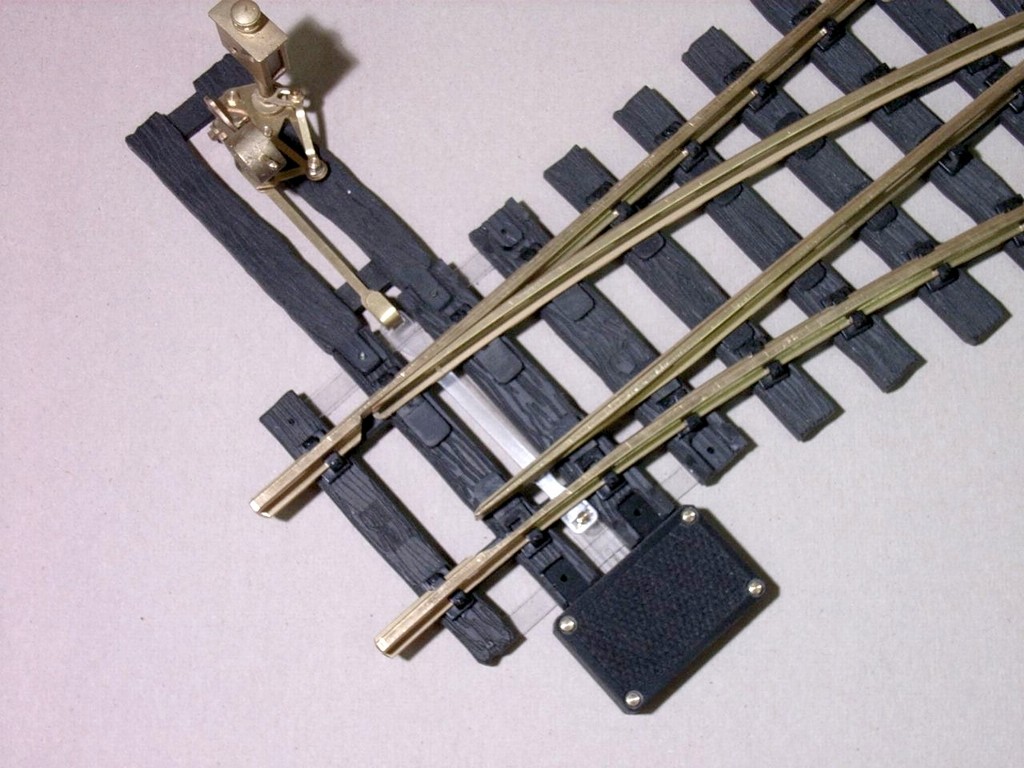

der Weiche geführt. Verschließen Sie das Gehäuse mit den 4 Schrauben M2x8mm. Mit denbeiliegenden
Kreuzschlitzschrauben montieren Sie den Schalter an der Weiche; die 5. Schraube
M2x8mm dient mit den Muttern zusammen dem Anschluss an die Stellstange der Weiche.

Schaltplan beigelegt
