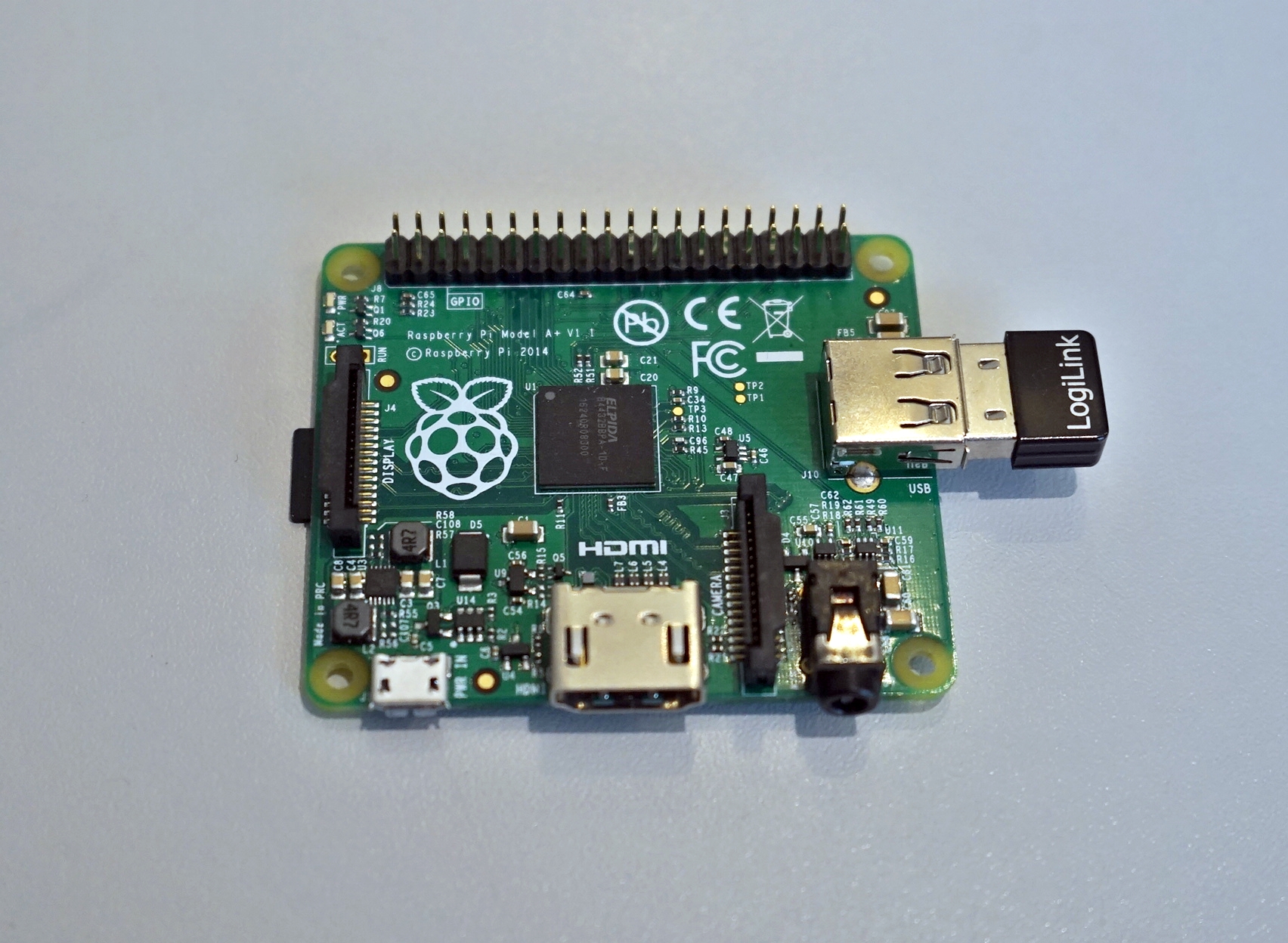

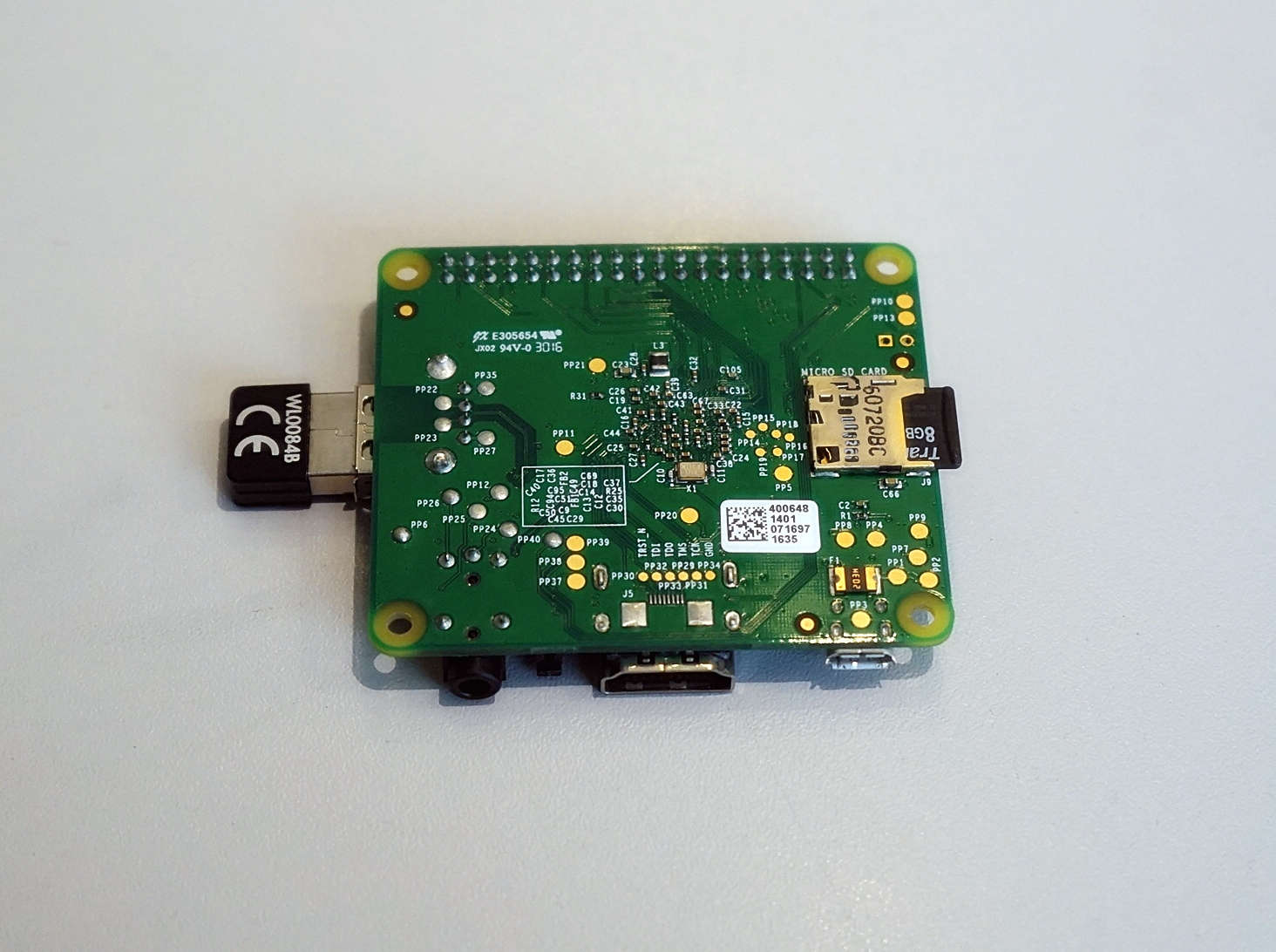

Raspberri Pi A+ mit WLAN und Speicherkarte SunDisk 8 GB oder größer, gebraucht

Raspberri Pi A+ mit WLAN Funkmodul LogiLink und Speicherkarte SunDisk 8 GB oder größer

Diese Artikel sind gebraucht aber neuwertig und auf vier Stück begrenzt

Im Preis ist der Versand innerhalb Deutschlands enthalten

Der Raspberry A+ ist der Nachfolger des Raspberry A und der „kleine Bruder“ des Raspberry B+. Sein Bauform ist im Scheckkartenformat und zeichnet sich durch einen geringen Stromverbrauch aus. Wir haben hier einen einem Miniatur-Computer. Der A+ verfügt jetzt gegenüber dem Modell A über mehr Pins und zwar wie der B+ über 40 Pins. Die ersten 26 Pins sind identisch zum Pi A, B oder B+ angeordnet und sind kompatibel zu sämtlichem erhältlichen Zubehör.

- Broadcom BCM2835 700 MHz ARM1176JZFS-Prozessor mit FPU und Videocore IV, Dual Core, 128 KB L2-Cache, 250 MHz

- GPU bietet Open GL ES 2.0, OpenVG mit Hardwarebeschleunigung und 1080p30 H.264 High-Profile-Decoding

- GPU ermöglicht 1 GPixel/s, 1,5 GTexel/s oder 24 GFLOPs mit Texturfilterung und DMA-Infrastruktur

- 256 MB RAM

- Startet von SD-Karte, die eine Version des Linux Betriebssystems ausführt (nicht im Lieferumfang enthalten)

- HDMI-Videobuchse, HDMI 1.3a

- 1x USB 2.0-Buchse

- Stromversorgung über micro USB

- 3,5 mm Buchse für Audioausgang

- Stiftleiste für GPIO und serielle Busse

- Stiftleistenabmessung für JTAG-Steckverbinder

- Steckverbinder für Raspberry Pi HD Videokamera

- 2 Status LEDs (Power, SD-Card Zugriff)

- Stromverbrauch: geringe 0,5 - 1,2 W

- Größe (LxB): 65 mm x 56 mm.

- HDMI® ist eine eingetragene Marke.

- Der Paspberry Pi ist heute im Jahr 2025 noch in dieser Ausführung erhältlich

- Auf Wunsch können Sie die Motorsteuerungsplatine  mit dem Anschlustecker für 10 Euro dazu bekommen. Die Smartphoneapp von NetIO ist leider nicht mehr erhältlich.

Warnhinweise zu Modelleisenbahnen:

- Sämtliche Produkte in diesem Shop und unseren Shops bei Ebay und Amazon gehören zur Kategorie Modellbau und sind daher nicht geeignet für Kinder unter 14 Jahren.

- Der Verkauf erfolgt in diesem Shop nur an Erwachsene.

- Die Nutzung dieser Produkte ist ohne Aufsicht von Erwachsenen ist nicht zulässig.

- Modellbauprodukte sind keine Kinderspielsachen

Hersteller bzw. verantwortliche Person für das Produkt nach GPSR

S&H Werner GmbH

Schillerstrasse 19, Schipkau, 1993, Germany

https://www.raspberrypi.com/

Damalige Anwendung:

Mehrere unten beschriebene Raspberry PI A+ waren für Lokomotiven Funkfernsteuerung vorgesehen. Da Train-Line45 das Produkt eingestellt hat, bleiben hier einige Raspberry Pi A+ Microcomputer übrig. Unten ist die damalige Anwendung beschrieben

Train Line45 WLAN Train Control 2.0 für Smartphonesteuerung von Spur G-Loks Variante für Akku-Lok.

Das Train Control WLAN bedient sich vorhandener Hardware. Hier ist es möglich, mit einem ANDROID Smartphone in Verbindung mit einer APP die Steuerungssoftware auf dem Smartphone zu bedienen und den Lokdecoder anzusteuern.

Train Control WLAN setzt auf den weltweiten vereinheitlichten WLAN-Standard und bietet eine ungeahnte Fülle von Möglichkeite

WLAN Steuerung für Modelleisenbahnen

Die WLAN Steuerung für Modelleisenbahnen ist eine komplett auf der WLAN-Funktechnik basierte Modellbahnsteuerung. Sie bietet das Steuern von Lokomotiven, das Schalten von Funktionen in der Lok sowie das Stellen von Weichen am Gleis.

Anders als alle anderen Digitalsysteme arbeitet WLAN komplett im Funkbereich. Zur Klarstellung: die WLAN Funkverbindung hat NICHTS mit der Verbindung zum Internet zu tun. Es wird nur die gleiche Datenübermittlungstechnik eingesetzt. Eine Verbindung des WLAN Systems zum Internet ist möglich, dazu später mehr.

Die Grundidee ist eine möglichst störunanfällige Datenübermittlung von dem Eingabegerät zur Lok oder zur Weichensteuerung.

Eingabegeräte waren bisher immer eine stationäre DCC Zentrale und ein daran angeschlossenes Bediengerät.

Diese bisher immer notwendige DCC Zentrale ist bei der WLAN – Steuerung nicht mehr notwendig.

Hier bedienen wir uns eine millionenfach verkauften Hardware, Ihrem Smartphone* oder Tablet*. Auf dieses Endgerät wird eine Applikation installiert, die das Fahren, Schalten und Stellen auf der Modellbahn ermöglicht.

*)auch APPLE Endgeräte sind grds. einsetzbar

 Erweiterte PC Kenntnisse sind nicht erforderlich. Die Applikation installiert sich und Sie können anschließend sofort den Lokdecoder bedienen.
für den Einstieg, Umstieg und die Erweiterung der Steuerung erheblich. Die „Intelligenz" des Steuersystems wird in die Lok gelegt (in den Decoder), so braucht es keine teure Zentraleinheit zur Verwaltung der Informationen von Eingabegeräten, Lok – und Schaltdecodern mehr.

 Damit sinken die Kosten für den Einstieg, Umstieg und die Erweiterung der Steuerung erheblich. Die „Intelligenz" des Steuersystems wird in die Lok gelegt (in den Decoder), so braucht es keine teure Zentraleinheit zur Verwaltung der Informationen von Eingabegeräten, Lok – und Schaltdecodern mehr.
für den Einstieg, Umstieg und die Erweiterung der Steuerung erheblich. Die „Intelligenz" des Steuersystems wird in die Lok gelegt (in den Decoder), so braucht es keine teure Zentraleinheit zur Verwaltung der Informationen von Eingabegeräten, Lok – und Schaltdecodern mehr.

Um möglichst wenige differenzierte Endgeräte (Decoder) verwenden zu müssen, wurde auf eine größtmögliche Einheitlichkeit der Hardware gesetzt.

Im ersten Moment erscheint deshalb der Lokdecoder im Vergleich zum Router gleich. Die Begrifflichkeiten erläutern wir etwas später.

Der Inhalt (Software der Decoder) unterscheidet sich jedoch teils erheblich voneinander. Großer Vorteil dieser Vereinheitlichung ist es, dass Hardware, die speziell für diesen Einsatz entwickelt wurde (TrainLine Decoderplatine, „PLC" genannt), mit wenigen Bauteilen das gesamte Spektrum der Modellbahnsteuerung abdecken kann.
 　
Übersicht der Decodervarianten

Im Folgenden stellen wir Ihnen die einzelnen Decodervarianten vor. Es handelt sich immer um den gleichen Grundtypen des Decoders.

Der Decoder besteht aus zwei Bauteilen:

Einem Raspberry PI (R-PI) als Minicomputer mit einer enormen Rechnerleistung. Der R-PI verwaltet die Kommunikation zum Smartphone oder Tablet. Hier läuft die Betriebssoftware LINUX und der Datentransfer über den I²C-Datenbus zu der PLC-Platine.

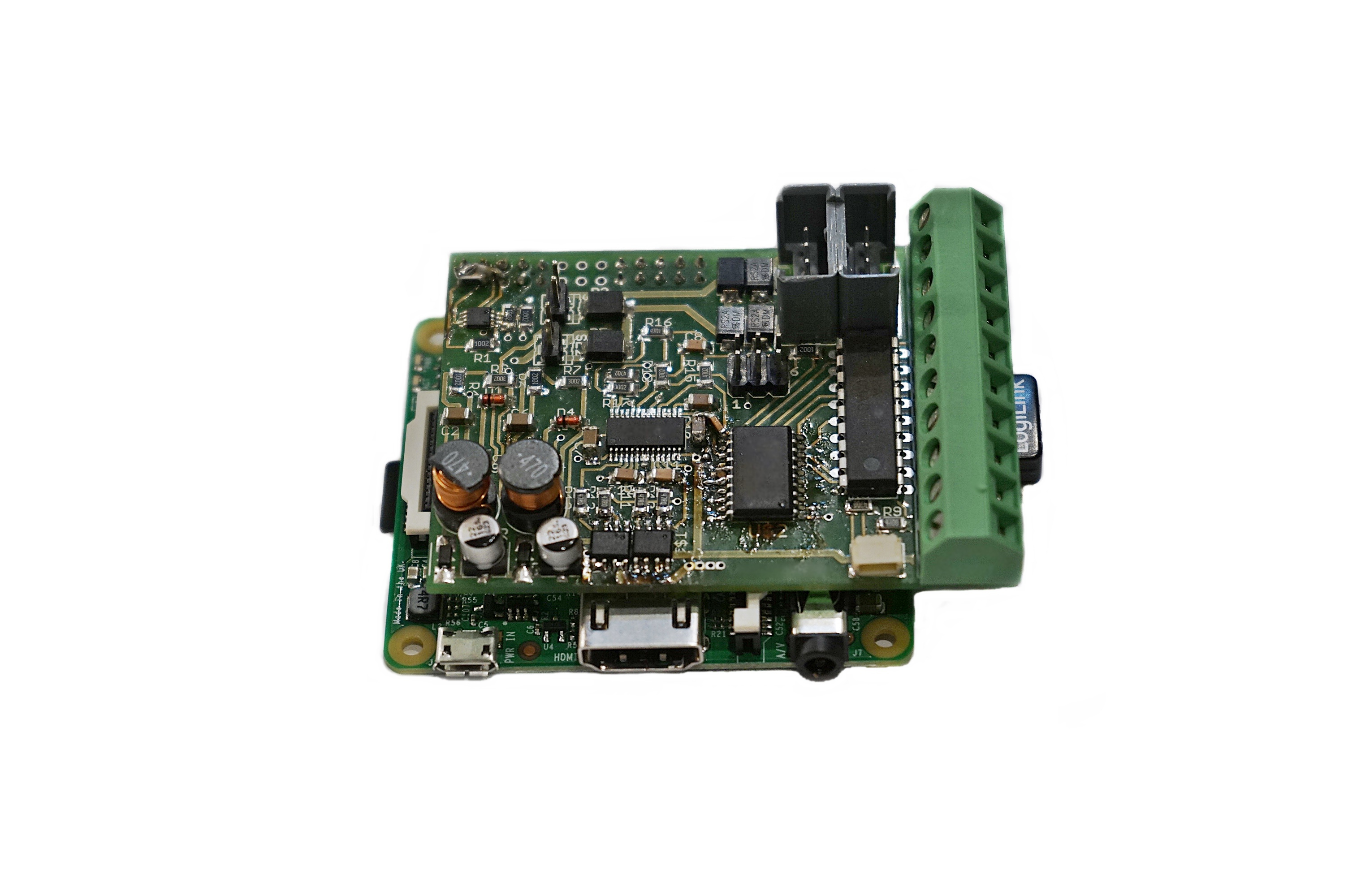

PLC Platine. An dieser Platine befinden sich alle notwendigen Anschlüsse zum Betrieb des Decoders. Die PLC Platine versorgt den R-PI mit Energie und besitzt die Motorendstufe sowie die Ausgänge und Schnittstellen zu weiteren Kommunikations-Decodern (u.a. Weichenschaltdecoder und SUSI Schnittstelle).

Fahrdecoder/Lokdecoder (Direktfunk zum Smartphone/Tablet)

Der Lokdecoder ist einheitlich mit einer Belastbarkeit von 5A ausgelegt. Auf Grund der vorgegebenen Baugröße des R-PI macht ein weniger stark belastbarer Decoder keinen Sinn.

Die Software des Lokdecoders ist so eingestellt, dass Sie mit dem Lok- oder Fahrdecoder folgende Funktionen realisieren können:

         Fahren der Lok (mit max. 256 Fahrstufen)

         Schalten von bis zu 8 Funktionsausgängen

        Funktionsausgänge sind wahlweise mit 5V oder 24V schaltbar

         Masseanschluss

        SUSI Steckbuchse für Soundmodule

        Anschluss I²C-Bus

        PoM – Programmieren von voreingestellten oder abzurufenden Funktionen während des Fahrbetriebs

        Anschluss für ein Servo

Weitere Funktionen, die der Decoder bietet:

        Rückmeldung der Fahrgeschwindigkeit (Soll- und Ist-Anzeige)

        Rückmeldung der geschalteten Funktionen

        Anschluss einer weiteren PLC-Platine, um die Leistung auf 2x 5A zu erhöhen (möglich bis zu 5x 5A)

        Anschlussmöglichkeit für eine RPI Camera, Bildübertragung auf das Smartphone/Tablet in nahezu HDMI Qualität mit ruckelfreien Bildern (H.264-Format)

        Audioanschluss für den Lautsprecher (Sounds)

        Updatefähig via Internet ab Version 2.0*

        Anschlussmöglichkeit eines RFID-Aktivators für Rückmelungen.
        *) für die Updatemöglichkeit wird der TrainLine Router benötigt


Train Line Router als Knotenpunkt der Lokdecoder und Eingabegeräte

Wenn Sie mehr als eine Lok mit dem Smartphone steuern möchten, so ist dieses über den Router machbar. Der Router ist die Verbindungsstelle zwischen Lok(s) und Smartphone(s). Insgesamt können 254 Decoder oder Smartphones über einen Router verwaltet werden.
Die TrainLine Router-Software ist so konfiguriert, dass Sie folgende Möglichkeiten haben:
Verbindungsschnittstelle zu den Loks und Smartphones
  Über eine LAN-Buchse ermöglicht er Router den Anschluss an Ihren Internetrouter (z.B. Fritzbox). Damit können online Updates auf die Lokdecoder gespielt werden
Anschluss für Weichenschaltdecoder über den I²C-Bus
 Damit ist der Router nicht nur eine Verbindungsschnittstelle, sondern mit dem Router können Sie die Lokecoder bei Bedarf updaten (Freigabe des Decoders über einen Freikanal Ihres Internetrouters) und kostenpflichtige Programmerweiterungen dazuladen.
 Durch die Anbindung eines Weichendecoders (kann bis zu 8 Weichen stellen) über den I²C-Bus können Sie auch Magnetartikel wie Weichenantriebe und Signalantriebe ansteuern.
Über den I²C-Bus sind insgesamt 100 er 8fach-Weichendecoder anschließbar.
IP-Adressierung im WLAN Funk TrainLine
Der Router hat immer die Auslieferungs-IP-Adresse 172.24.4.1.
Die Lokdecoder erhalten ebenfalls eine IP-Adresse ab 172.24.4.50 aufsteigend, den mobilen Geräten sind die IP-Adressen 172.24.4.2 bis 172.24.4.49 freigehalten.
Nähere Infos zu den Einstellungen der IP-Adressen und der Veränderbarkeit kommen wir später.

Weichenstell-Decoder

Um Weichen stellen zu können, bietet das WLAN Funksystem einen Weichenstelldecoder mit bis zu 8 Anschlussmöglichkeiten.

Die Weichenantriebe werden an Schraubklemmen am Weichenstell-Decoder angeschlossen.

Der Decoder erhält über den Anschluss am Router via I²C-Buskabel die entsprechenden Stellbefehle. Die Polarität zum Stellen der Weichen kommt ebenfalls vom Router.

Eine einfache Anschlussübersicht finden Sie weiter unten.


Konfigurationsmöglichkeiten des TrainLine WLAN DECODERS

 Der Lokdecoder kann MEHR als nur in eine Lok verbaut werden!

 Auf Grund der enormen Speicherplatz- und Rechnerkapazitätsreserven ist es möglich, den Lokdecoder noch für weitere Einsatzmöglichkeiten zu Programmieren:

DCC Zentrale, Ausgabe des DCC Signals am Motoranschluss des WLAN Decoders

Blockstellensteuerung mit der Möglichkeit, analoge und digitalisierte Loks (aktuell DCC) hintereinander auf den Blockstellenabschnitten anzusteuern

DCC Zentrale
Der Decoder kann als DCC Zentrale geliefert werden.
Das genau kann der Decoder dann?

Es wird an dem Motorausgang ein DCC Signal zusammen mit dem Betriebsstrom ausgegeben. Hier werden die gleichen Signale und Spannungen zum Fahrgleis geschaltet, wie es eine herkömmliche DCC Zentrale auch macht. Mit dieser Datensignalausgabe können zwei mögliche Einbauvarianten vorgenommen werden:

Der Decoderumklemmen und an den WLAN Decoder anschließen möchten. Danach haben Sie den reinen WLAN – Fahrbetriebsdecoder und NEIN, da Sie die Verkabelung nicht ändern müssen und alle bisher gewohnten Funktionen des DCC Decoders einfach weiter benutzen können. Der WLAN DCC Decoder wird einfach als kleine mobile DCC Zentrale VOR den DCC Decoder in das Zuleitungskabel zwischen Gleis und DCC Decoder eingebaut. Weiterer Vorteil dieses Einbaus: alle Mehrfunktionen, die der WLAN Decoder bietet können mitgenutzt werden, z.B. Sound über die SUSI Schnittstelle, Rückmeldungen von RFID-Chip-Positionen, Camera-Anschluss am WLAN Decoder, usw.
