DCC Hauptsignal mit einem Flügel Spur G

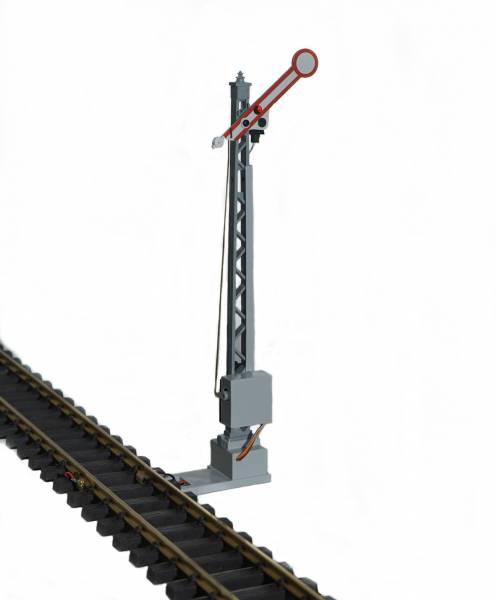

DCC elektronisches Hauptsignal mit einem Flügel Spur G.

Ein ganz neues Produkt. Der Artikel kann zur Zeit nur im Zennershop vorbestellt werden.

Ähnliche Hauptsignale sind bei vielen europäischen Eisenbahnen zu finden. Dieses elektrisch betätigte Signal ist mit einem beweglichen Signalflügeln und mit in der Farbe wechselnden Signalleuchten ausgestattet. Der Mast, der aus aus Kunststoff besteht, ist mit einem micron dynamicy-Signalantrieb versehen. Einfacher Aufbau und Kabel mit Schraubschienenverbindern zur Stromzufuhr.

Eingebaut ist der DCC-Decoder SWD-ED von micron dynamics, der z.B. auch als mXion SWD-ED PLUG-Decoder im Servosignal- und Weichenantrieb arbeitet. Er kann analog wie digital angesprochen werden.

Analogbetrieb

Im Analogbetrieb werden die Gleisklemmen an das Stellpult (handelsübliche Stellpulte siehe Zenner-Shop) angeschlossen. Die Signalflügelbewegung erfolgt durch Umpolung der Gleichstromrichtung

Digitalbetrieb

Im DCC-Betrieb wird die Gleisklemmen an das Gleis mit den Schraubschieneverbindern angeschlossen. Dazu entfernt man, um elektrischen Kontakt zu bekommen, etwa 15mm des Kunststoffes unter dem Schienprofil mit einem Tapetenmesser.

Einzeln kann der Decoder unter der Artikelnummer ZRMD-4106 erworben werden. Er hat alle Eigenschaften des mXion PLUG.

Der Flügel des Signals bewegt sich um 45° auf und ab.

Angesprochen werden kann das Signal über jede DCC Zentrale oder über den mXion Programmer und die dazu passende Software mXion-DCC-Tool.exe.
Des weiteren können div. Sonderfunktionen eingestellt und konfiguriert werden. Die SWD-Decoder sind natürlich 100% NMRA-DCC kompatibel.  Er hat z.B. die Funktion des Nachwippens für Signale. Näheres finden Sie in der  Bedienungsanleitung des SWD-ED.

Zugbeeinflussung

Man schaltest das Signal wie eine digitale Weiche. Eine Zugbeeinflussung mit einem Relais oder MFB über der Funktionsausgang ist über den Schaltausgang  auch möglich, aber ist in der hier angebotenen verklebten Version nicht möglich. In diesem Fall bestellen Sie besser den bei uns auch verfügbare Bausatz mit LGB Handsignal 50300, indem Sie sich das Signal selbst zusammen bauen wie folgt:

Option Bausatz bestehend aus LGB Handsignal, klassischen Signalflügel, Sockel und Signalantrieb in 3D Kunststoffgehäuse zum Selbsteinbau. Hierbei wird de Fuß des Handsignal abgeschnitten und gegen den von micron dynamics getauscht und der Mast festgeklebt. Jetzt kann man das Signallicht dauerhaft mit dem Gleisstrom verbinden und kann den freien Ausgang (Stromklemmen) mit der Pendelzugsteuerung MFB verbinden. Damit ist eine Zugbeeinflussung, je nach Signalstellung möglich. Bitte fragen Sie den Bausatz an, der in Kürze als Artikel erscheint.

Ein Signal ist als Muster mit Funktionsausgang zusammengebaut und kann erworben werden. Bitte fragen Sie telefonisch nach, ob es noch verfügbar ist.
